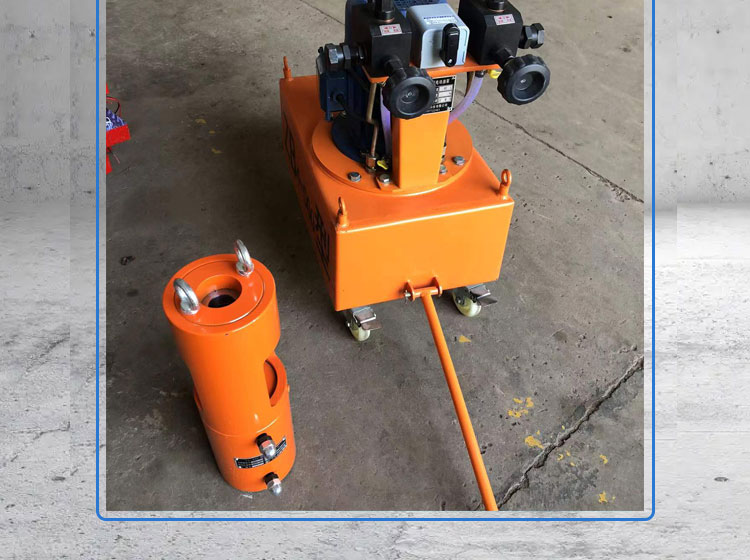

产品概述:预应力钢绞线挤压机
YJ型系列挤压机是制作P型固定端锚具的专用挤压设备。它具有重量轻、操作简单等特点。可挤压BYMl5P、BYMl3P挤压套,
配合张拉设备及锚具运用在冷挤压钢绞线(12.7mm/15.2mm)的工程上式各个工程不可缺设备。
工作原理:
工作时由油泵向油缸提供油压后,带动活塞是挤压套挤压黄预应力筋一起压入挤压模中,由于挤压模孔径小于挤压套外径尺寸,
使挤压套劳劳地压缩在预应力筋上,挤压黄内侧锋利的刀卡住挤压模的外侧的长刃嵌入挤压套中形成了锚固性能非常可靠的挤压式锚具。
使用范围:
YJ型挤压机是预应力施工中现场完成P性锚具(握裹锚具)的一种专用工具。国内P行锚结构尺寸分为Φ30mm和Φ30.5mm两种,
我厂挤压机装配有Φ30.5mm挤压模,如用户需要Φ30mm挤压模,订货时提出。
YJ型挤压机在41MPa油泵压力情况下其额定挤压力为450KN(45吨力)。
实际使用时大大低于450KN。从而避免长时间在高压(大于50MPa)使用时,可能产生危险,保证操作者安全。
YJ型挤压机与双回路等于或高于50MPa油泵配套使用。
YJ挤压机采用新型密封技术、优化设计方案,开发研制成功的新型挤压机,具有体积小、重量轻、密封性能好、可靠性高、操作方便等特点。
GYJB挤压机是挤压式锚具的专用机具。主要用于将挤压套、挤压簧套在钢绞线上,通过挤压变形形成挤压锚具(挤压头)。
通过更换挤压模和顶压头可分别挤压各种规格的预应力钢绞线。
技术参数:
额定顶推力450KN活塞行程150mm
额定油泵压力52MPa外形(大)Φ228×620mm
顶推缸面积8659mm2重量62Kg
使用注意事项:
1、注意安全。油泵启动后,挤压机两端不得有人。做到油泵一响两端清场。
2、挤压机操作者,应在挤压机侧面操作。
3、挤压机油液选用,按油泵说明书选取。
4、挤压机使用前应空载运行3次以上,排除缸内空气。缓慢进油。如有爬行现象,空载运行次数增加到6次,如仍有爬行,分析原因排除故障后使用。
5、使用完毕后,活塞复位。
6、挤压机出厂时,挤压头与挤压模同轴情况。以挤压头顺畅穿过挤压模端部为宜。如有偏移则调整挤压模位置
