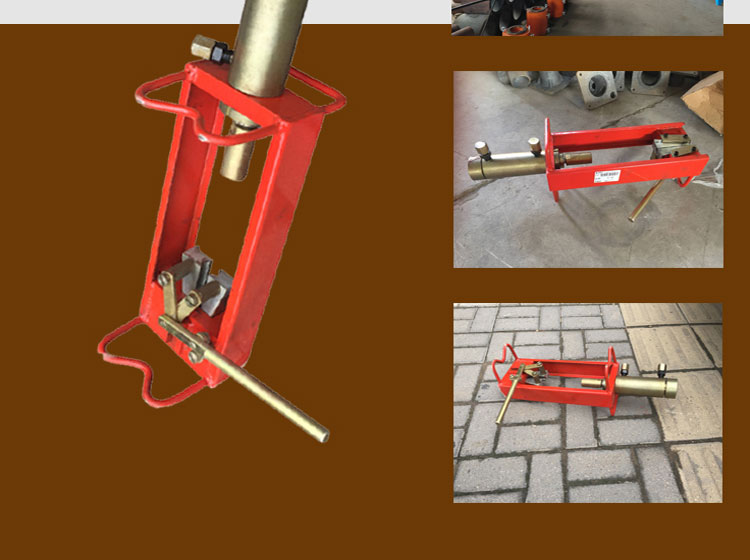

钢绞线压花机

钢绞线压花机是多梁PC钢绞线固定和H型锚固系统的可靠设备。主要用于将pc钢绞线的固定端压成梨形散花状。

在线订购

产品概述:钢绞线压花机

  钢绞线压花机主要用于把预应力钢绞线的固定端压成梨形散花状,配上网片,螺旋筋或箍筋等构造筋,

靠钢绞线压花部位与混凝土之间握裹、挤压、锚固而形成自锚锚头。具有体积小、重量轻、操作方便等特点。

工作原理:

  把钢绞线经夹持钢绞线楔块伸入顶压头,当液压缸进油后,活塞移动,顶压头顶着钢绞线头部一起移动。

同时,夹钢铰线楔块靠斜度把钢绞线夹住,随着活塞移动而楔块靠斜度把钢铰线越夹越紧。

这样当活塞移动到位后楔块夹持部分至顶头之间的钢铰线就会被压成梨形散花状。然后活塞回程,

搬动铰链机构带动楔块退出,钢铰线即拿出,压花完毕。

结构特点:

 1.顶压缸中活塞头直径较大,在较低压力下就可以完成压花工作。

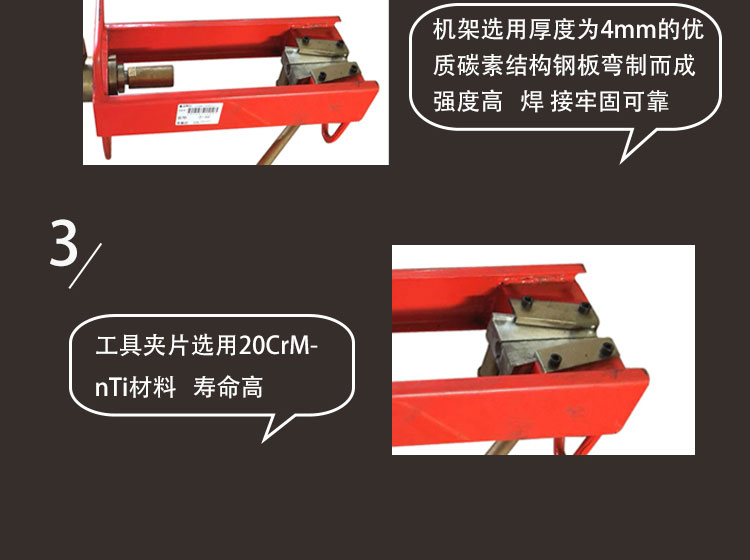

   2.机架选用厚度为4mm的**碳素结构钢板弯制而成,强度高,焊 接牢固可靠。

 3.工具夹片选用20CrMnTi材料,寿命高。

压花机操作程序:

  1.钢绞线下料,端部齐平,去飞边毛刺,不能散股。

  2.扳动钢绞线压花机手把,工具夹片移动,两瓣分开,使钢绞线通过。

  3.钢绞线穿过工具夹片,插入压头孔中。

       4.扳动手把,工具夹片移动,两瓣合拢,初步夹住钢绞线。

       5.开动油泵,压头移动,钢绞线压成梨形头,油压降至零,压花完成。

       6.回程缸进油,活塞复位,压头后移。

  7.扳动手把,工具夹片移动,取出带梨形头钢绞线。
